西門子S7-300PLC
產地:德國型號:6ES7-300 (CPU 信號模塊 功能模塊 通訊模塊)

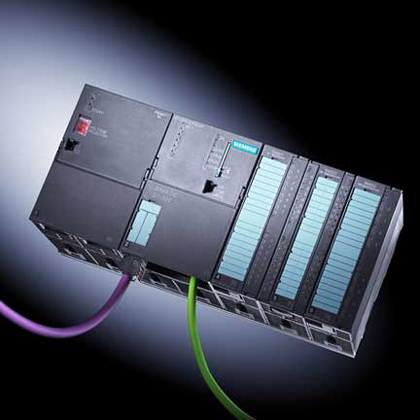

SIMATIC S7-300
CPU
信號模塊
功能模板
通訊
功能強大,結構緊湊并且經濟
SIMATIC S7- 300通用控制器可以節省安裝空間并且具有模塊化設計的特點。
大量的模塊可根據手頭的任務被用于擴展集中系統或創(chuàng )建分散結構的系統,并促進備件成本效益的經濟性。憑借其令人印
產品簡介:
· 模塊化中小型PLC系統,能滿足中等性能要求的應用
· 大范圍的各種功能模塊可以非常好地滿足和適應自動控制任務
· 由于簡單實用的分散式結構和多界面網絡(luò )能力,使得應用十分靈活
· 方便用戶和簡易的無風扇設計
· 當控制任務增加時,可自由擴展
· 由于大范圍的集成功能使得它功能非常強勁
應用
---- S7-300是模塊化中小型 PLC 系統,它能滿足中等性能要求的應用。
---- 模塊化,無排風扇結構,易于實現分布,易于用戶掌握等特點使得S7-300成為各種從小規模到中等性能要求控制任務的方便又經濟的解決方案。
---- SIMATIC S7-300的應用領域包括:
· 專用機床 · 紡織機械 · 包裝機械 · 通用機械工程應用 · 控制系統 · 機床 · 樓宇自動化 · 電器制造工業及相關產業
---- 多種的性能遞增的CPU和豐富的且帶有許多方便功能的I/O擴展模塊,使用戶可以******根據實際應用選擇合適的模塊。
---- 當任務規模擴大并且愈加復雜時,可隨時使用附加模塊對PLC進行擴展。
---- 結構
---- SIMATIC S7-300可編程序控制器是模塊化結構設計。各種單獨的模塊之間可進行廣泛組合以用于擴展。
---- 系統組成:
· 中央處理單元 (CPU)
各種CPU 有各種不同的性能,例如,有的CPU 上集成有輸入/輸出點,有的CPU上集成有PROFI- BUS-DP通訊接口等。
· 信號模塊 (SM)
用于數字量和模擬量輸入/輸出
· 通訊處理器 (CP)
用于連接網絡(luò )和點對點連接
· 功能模塊 (FM)
用于高速計數,定位操作 (開環或閉環控制) 和閉環控制。
功能
---- SIMATIC S7-300的大量功能支持和幫助用戶進行編程、啟動和維護
· 高速的指令處理
0.6~0.1ms的指令處理時間在中等到較低的性能要求范圍內開辟了全新的應用領域。
· 浮點數運算
用此功能可以有效地實現更為復雜的算術運算
· 方便用戶的參數賦值
一個帶標準用戶接口的軟件工具給所有模塊進行參數賦值,這樣***節省了入門和培訓的費用。
· 人機界面 (HMI)
方便的人機界面服務已經集成在S7-300 操作系統內。因此人機對話的編程要求大大減少。SIMATIC人機界面(HMI)從S7-300中要求數據,S7-300按用戶指定的刷新速度傳送這些數據。S7-300操作系統自動地處理數據的傳送。
· 診斷功能
CPU的智能化的診斷系統連續監控系統的功能是否正常、記錄錯誤和特殊系統事件
(例如:超時,模塊更換,等等)。
· 口令保護
多級口令保護可以使用戶高度、有效地保護其技術機密,防止未經允許的復制和修改。
· 操作方式選擇開關
操作方式選擇開關像鑰匙一樣可以拔出,當鑰匙拔出時,***不能改變操作方式。這樣***防止非法刪除或改寫用戶程序。
通訊
---- SIMATIC S7-300具有多種不同的通訊接口:
· 多種通訊處理器用來連接AS-i接口、PROFIBUS 和工業以太網總線系統
· 通訊處理器用來連接點到點的通訊系統
· 多點接口(MPI) 集成在CPU中,用于同時連接編程器、PC機、人機界面系統及其他SIMATIC S7/M7/C7等自動化控制系統。
---- 這是一個經濟而有效的解決方案;方便用戶的step7的用戶界面提供了通訊組態功能,這使得組態非常容易、簡單。
---- CPU 支持下列通訊類型:
· 過程通訊
通過總線(AS-i或PROFI- BUS)對I/O模塊周期尋址(過程映象交換)
· 數據通訊
在自動控制系統之間或人機界面(HMI)和幾個自動控制系統之間,數據通訊會(huì )周期地進行或被用戶程序或功能塊調用。
